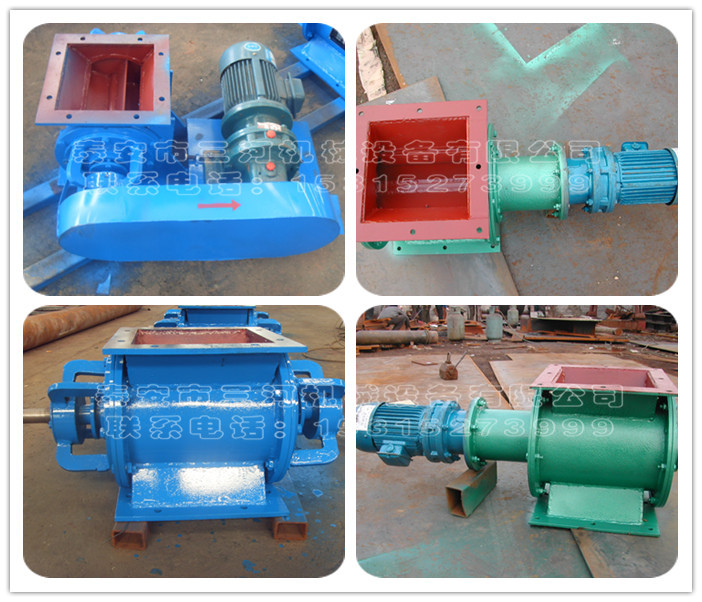

星型給料機是一種定量給料設備，適用與干燥粉狀和小顆粒的物料，現廣泛應用于水泥、鑄造、糧食加工等行業中，具有結構緊湊、密封性好、卸料能力大，運轉可靠等優點，可配套使用手動閘板閥也可與除塵設備配套做關風、閉風器使用。
星型給料機的葉輪主軸可采用鏈傳動(XGL)或直聯式(XGZ)電機驅動。電機可采用Y系列，變頻器調速；也可采用YCT系列滑差電機，電磁降壓調速。

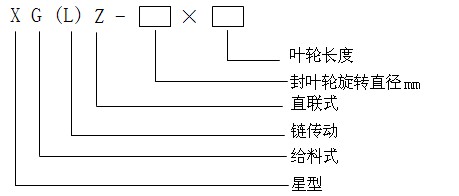

三河公司生產的星型給料機命名規則為：
本給料機廣泛應用于冶金、化工、建材、路橋及輕工部門物料輸送或動態計量設備（例如螺旋稱）作給料裝置之用；葉輪不受中間倉壓影響而自動轉動,葉輪與殼體間隙小,鎖料性能可靠；入料口用緊固件與手動螺旋閘門出料口法蘭相接,出料口用軟連接與包裝機入料裝置相接。

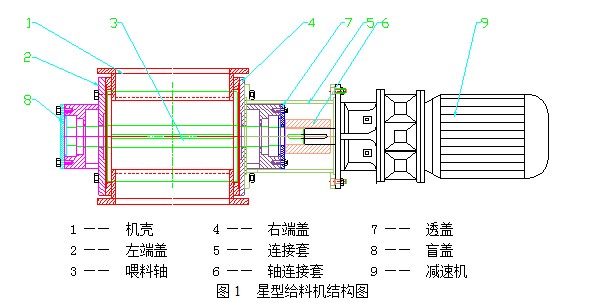

星型給料機主體由外殼、葉輪、主軸、端蓋、襯套等零部件裝配而成，結構緊湊，造型美觀。圖1為星型給料機結構圖。
星型給料機用于將上方料倉中的干燥粉或小顆粒物料連續喂送到下道設備中去。是一種定量給料設備。配用BLY系列擺線針輪減速機，它通過減速機出軸直接與主軸剛性聯接，從而帶動主軸和葉輪旋轉，葉輪上裝有若干葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。
|
型號 |
生產能力m³/h |
葉輪轉速r/min |
進出口尺寸mm |
傳動方式 |
功率kw |
轉速r/min |
|
XG（L）Z-Φ200×200 |
4 |
20 |
200×200 |
鏈輪 |
1.1 |
31 |
|
7 |
31 |
聯軸器 |
|
XG（L）Z-Φ200×300 |
6 |
20 |
200×300 |
鏈輪 |
1.1 |
31 |
|
10 |
31 |
聯軸器 |
|
XG（L）Z-Φ300×300 |
15 |
20 |
300×300 |
鏈輪 |
1.1 |
31 |
|
23 |
31 |
聯軸器 |
|
XG（L）Z-Φ300×400 |
20 |
20 |
300×400 |
鏈輪 |
1.5 |
31 |
|
31 |
31 |
聯軸器 |
|
XG（L）Z-Φ400×400 |
35 |
20 |
400×400 |
鏈輪 |
3 |
31 |
|
53 |
31 |
聯軸器 |
|
XG（L）Z-Φ400×500 |
43 |
20 |
400×500 |
鏈輪 |
3 |
31 |
|
67 |
31 |
聯軸器 |
|
XG（L）Z-Φ500×500 |
68 |
20 |
500×500 |
鏈輪 |
4 |
31 |
|
108 |
31 |
聯軸器 |
