臥式自動結晶機WK簡介

　　

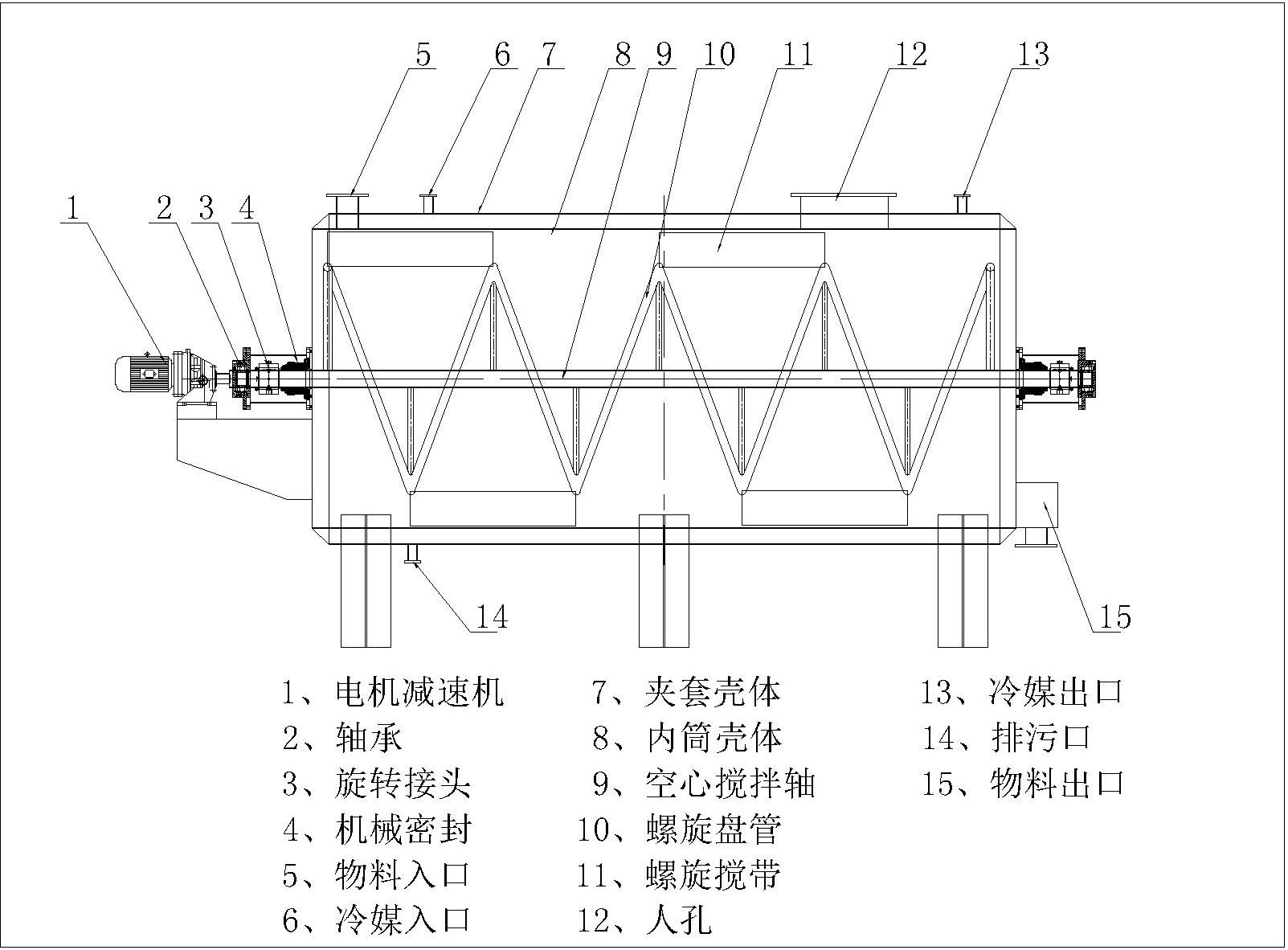

結構原理如圖

臥式自動結晶機WK簡介(圖3)

該結晶機是臥式安裝、循環水冷卻析出晶體的結晶設備。工作過程中，飽和的結晶液從結晶機上部的進料口注入，在螺旋管與筒體夾套內的循環水共同冷卻作用下逐漸降溫，結晶液附著在晶種的周?chē)?，逐漸長大。螺旋帶式攪拌器使筒體內的晶種和結晶液混合均勻，避免偽晶的產生，保證晶體顆粒大小均勻。經一定時間后，結晶液逐漸減少，晶體顆粒逐漸變大，完成結晶過程。

適用范圍：產量要求高、結晶曲線陡峭、結晶時間較短，自然結晶晶體顆粒較小,可以間歇運行

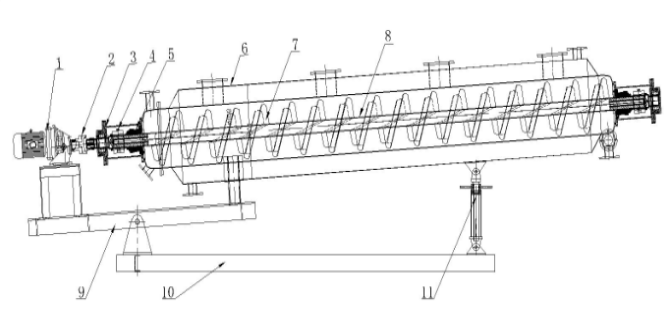

1

電機減速機

2

十字滑塊

3

軸承座

4

旋轉接頭

5

機械密封

6

殼體

臥式自動結晶機WK簡介(圖4)

7

螺旋葉片

8

主軸

9

支撐座

10

底座

11

升降絲桿

目前我國生產的各種傳統結晶釜多為釜式容器加夾套及內盤管的

攪拌方式來完成冷卻結晶的操作工藝。在使用過程中因換熱面積小及換熱不均勻，致使許多物料存在結晶時間長產能低，晶粒不均勻等問題。本公司研制生產的螺帶式高效結晶釜,其結構和工作原理與上述不同。該機與前后筒壁良好配合的螺帶刮刀可將物料沿前后筒壁往前提升，到頂部再卸入下部中心，物料從頂部落入下部中心的過程中又受到旋轉螺帶的攪拌，物料實際運動方向是軸向、徑向、周向的三維復合運動。該設備除了具備普通夾套的換熱功能外，其特殊的螺帶式攪拌內件具有獨特的空心結構更突出其換熱效果，同時螺帶式內件

能讓結晶體換熱非常均勻，從而獲得晶粒非常均勻的結晶體。另外，該機在攪拌的同時可從外部夾套、內部空心軸、螺帶、折葉板通入冷媒，其大面積的換熱功能使其結晶產能是傳統結晶釜的3~5倍。出料時靠?jì)炔柯輲⒔Y晶體自動排出機外，配合四氟刮板可將筒壁上的晶體刮掉。

適用范圍：產量要求較小、結晶曲線平順、結晶時間較長，

自然結晶晶體顆粒較小，連續入料、連續出料

臥式自動結晶機WK簡介(圖6)

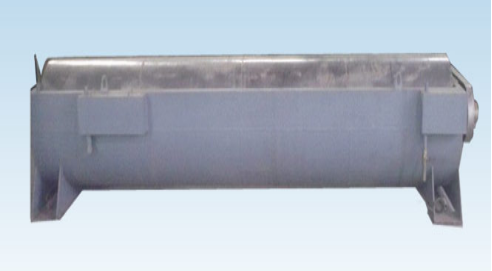

旋轉結晶桶：

臥式自動結晶機WK簡介(圖7)

側視圖：

臥式自動結晶機WK簡介(圖8)

項目機型	SHWJ10	SHWJ15	SHWJ20	SHWJ25	SHWJ30	SHWJ35	SHWJ40
公稱容積(m3)	10	15	20	25	30	35	40
夾層工作壓力(Mpa)	≤0．4	≤0．4	≤0．4	≤0．4	≤0．4	≤0．4	≤0．4
進料垂度(Bx)	70%～75%	70%～75%	70%～75%	70%～75%	70%～75%	70%～75%	70%～75%
主電機功率(KW)	2．2	2.2	3	3	4	4	4
攪拌轉速(r/min)	0.5～0.8	0.5～0.8	0.5～0.8	0.5～0.8	0.5～0.8	0.5～0.8	0.5～0.8
外型尺寸	4105×2600×3145	4905×2600×3145	5905×2600 ×3145	5850×2980 ×3545	6650×2980 ×3545	7305×2980 ×3545	7560×2980 ×3545
設備總量(Kg)	6780	7750	9960	13100	15200	16850	18550
