三河機械生產的NXZ型液壓驅動濃縮機適用于選礦廠的精礦和尾礦脫水處理，把20-30%的礦漿提高到40-70%左右， 液壓驅動濃縮機廣泛用于冶金、化工、煤炭、非金屬選礦、環保等行業。

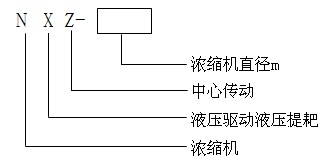

產品型號命名：
NXZ型液壓驅動濃縮機主要由橋架、驅動裝置、進料管、長耙、短耙、液壓站、電控裝置等組成。各部件安裝位置見隨機總圖。
液壓驅動濃縮機的工作原理：液壓站為驅動裝置提供動力，液壓站的油泵為變量泵，通過調節油泵的排油量，可改變耗架的轉速，以達到工藝效果。當沉降到濃縮池底部的物料增多，床層增厚時，耙架的工作阻力也隨之加大，當工作阻力增雖到4MPa時，壓力繼電器、延時繼電器、電磁閥動作，切斷液壓 馬達的油路，此時主軸停止轉動，提把油缸帶動耙架向上提升，延時約3～5s鐘后，電磁閥再次動作，恢復向液壓 馬達供油，主軸又開始轉動工作。當耙架提升后，工作阻力隨之減??；若減小到4MPa以下時，則不再提耙，耙架停留在此高度上旋轉工作，耗齒將物料利向池中 央，隨著工作阻力逐步減小，耙架靠自身的重量逐步下降到正常工作位置。當工作阻力再次增加到設定值時，耙架再次被提升，重復以上動作，從而達到自動提把、降耙的目的。
|
型號 |
內徑 m |
深度 m |
面積 ㎡ |
耙架轉速 r/min |
提耙速 mm/min |
提耙 mm |
生產能力 t/T |
功率 kw |
|
NXZ-16 |
Φ16 |
4.55 |
200 |
0.1-0.2 |
31 |
450 |
400-600 |
5.5 |
|
NXZ-18 |
Φ18 |
4.55 |
254 |
0.1-0.2 |
31 |
450 |
650-900 |
5.5 |
|
NXZ-24 |
Φ24 |
5.34 |
450 |
0.11-0.24 |
31 |
450 |
1000-1500 |
7.5 |
|
NXZ-30 |
Φ30 |
5.34 |
706 |
0.11-0.24 |
31 |
450 |
1600-2500 |
7.5 |
|
NXZ-38 |
Φ38 |
5.87 |
1134 |
0.11-0.24 |
31 |
450 |
2600-3500 |
11 |
|
NXZ-45 |
Φ45 |
6.45 |
1590 |
0.25-0.4 |
31 |
600 |
3600-4200 |
18.5 |
|
NXZ-53 |
Φ53 |
7.12 |
2205 |
0.25-0.4 |
31 |
600 |
4300-5200 |
22 |
