三河機械生產的格柵式濃縮機適用于選礦廠的精礦和尾礦脫水處理,把20-30﹪的礦漿提高到40-70%左右, 該濃縮機廣泛用于冶金、化工、煤炭、非金屬選礦、環保等行業。ZCN型格柵式濃縮機主要用于城鎮污水處理廠或工業廢水處理工程的中、小型池徑的濃縮池對沉淀污泥進行濃縮;本設備采用重力濃縮的方法,減少污泥體積,以減輕污泥脫水的處理負荷,提高脫水效果,作為污泥脫水操作的預處理。
1、工作橋采用全橋式,其材質可采用碳鋼、不銹鋼或混凝土結構;
2、驅動裝置采用立式三 級擺線針輪減速機或由斜齒輪減速機與蝸輪減速機組合,保證輸出扭矩及轉速;
3、濃縮柵條等距離地排列于刮臂上,以增加濃縮效果:
4、刮泥機立軸下端設有水下軸承和刮刀,避免立軸轉動時的偏擺及集泥植內污泥積實;
5、設置機械和電氣雙重過載保護,運轉安 全可靠;
6、設備操作簡便,可直接就地遠程控制設備的運行。

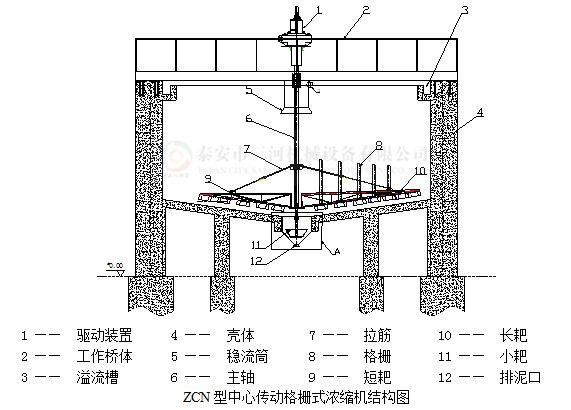

ZCN型格柵式濃縮機由倉體、轉動耙組件、驅動裝置、濃縮斜板組件、穩流裝置及鋼支架組成。
格柵式濃縮機采用中 心傳動格柵式,污水從工作橋下進水管流入導流筒擴散后,均勻地向池周擴散,驅動裝置帶動中 心立軸轉動,并帶動刮臂及濃縮柵條旋轉,污泥通過柵條的碰撞后加速污泥間的結合和沉降,提高污泥沉降效果,經分離出的上清液則通過三角形出水堰板溢入出水槽內排出池外。
型號參數 |
池徑 m |
標準池徑 m |
池深 H(m) |
周邊線速度 m/min |
驅動功率 kw |
ZCN-4-10 |
4~10 |
4 |
2.8~4.0 |
0.5~0.6 |
0.55 |
5 |
|||||
6 |
3.0~4.0 |
||||
7 |
|||||
8 |
3.2~4.4 |
||||
9 |
|||||
10 |
3.6~4.8 |
||||
ZCN-10-16 |
10~16 |
12 |
3.6~4.8 |
1.3~2 |
0.75 |
14 |
|||||
16 |
|||||
ZCN-17-20 |
18~20 |
18 |
3~6 |
2~3 |
1.5 |
