中心傳動式濃縮機主要用于選礦過程中濕選精礦的脫水處理系，作脫水階段—濃縮之用。一般設置于精選與過濾設備之間，有時也用作精選之前脫水，同時在化學工業和選煤廠也可用來進行脫水作業。
三河機械生產的TNZ型中 心傳動式濃縮機適用于選礦廠的精礦和尾礦脫水處理，可以把20-30﹪的礦漿提高到40-70﹪左右， 該濃縮機廣泛用于冶金、化工、煤炭、非金屬選礦、環保等行業。
產品型號命名：
1、采用減速機與蝸輪傳動，傳遞力矩大，效率高，并設有扭矩保護裝置，使用安 全；
2、負荷過大時，水下刮泥系統可手動（或電動）進行提升，再逐步下降，逐層刮去污泥；
3、集泥坑帶有小刮板攪動刮泥，排泥徹 底，不堵塞。

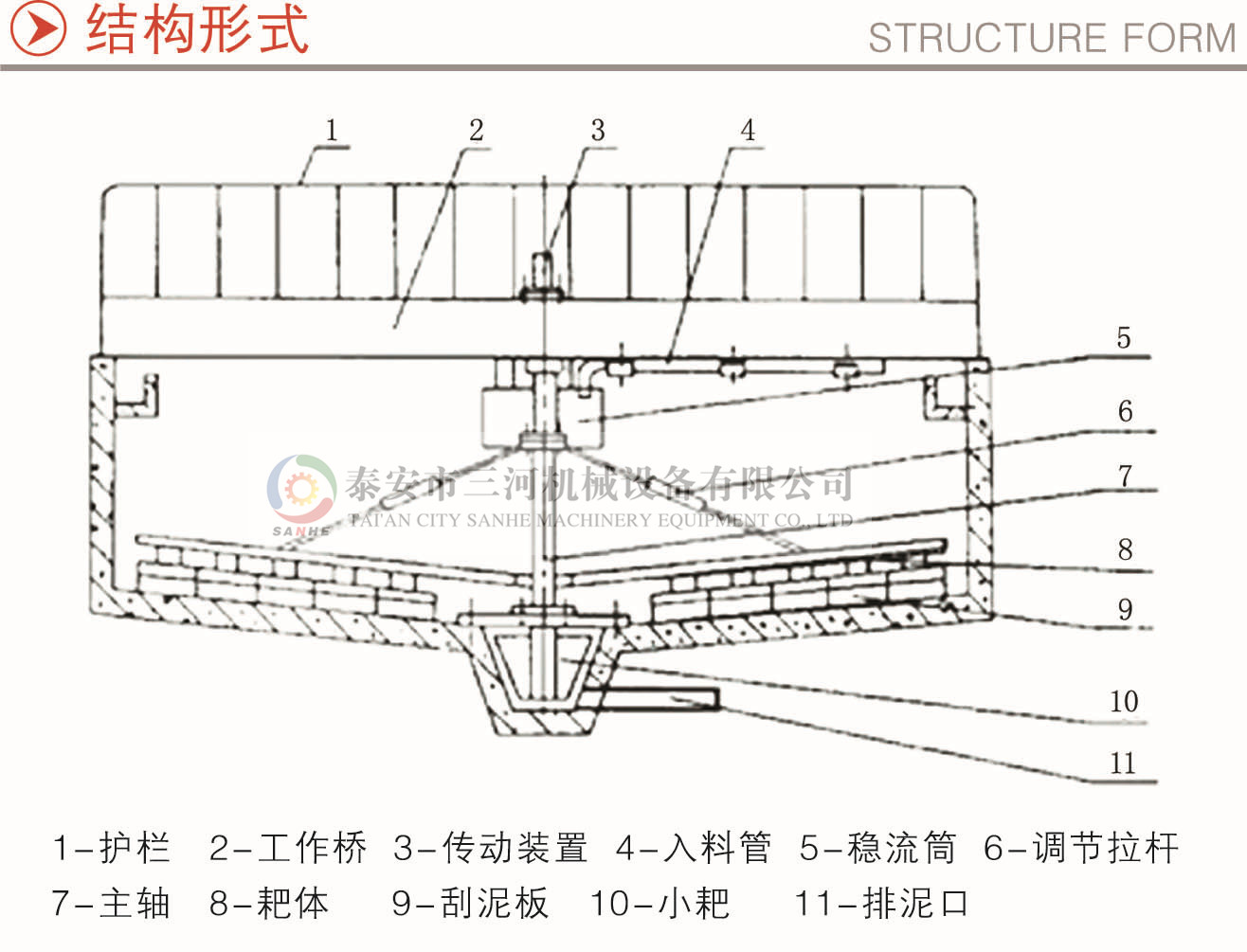

中 心傳動式濃縮機由倉體、轉動耙組件、驅動裝置、濃縮斜板組件、穩流裝置及鋼支架組成，具有如下結構特點：
中 心傳動濃縮機主要由圓形濃縮池和耙式刮泥機兩大部分組成，濃縮池里懸浮于礦漿中的固體顆粒在重力作用下沉降，上部則成為澄清水，使固液得以分離。沉積于濃縮池底部的礦泥由耙式刮泥機連續地刮集到池底中 心排礦口排出，而澄清水則由濃縮池上沿溢出。
|
規格型號 |
濃縮池 |
沉淀面積 |
耙架轉速 |
傳動電動機 |
生產能力 |
外形尺寸 |
||
|
直徑m |
深度m |
㎡ |
r/min |
型號 |
功率kw |
t/d |
L×W×H(m) |
|
|
TNZ-1.8 |
1.8 |
1.8 |
2.55 |
0.5 |
Y90L-6 |
1.1 |
2.5-5.6 |
2×1.9×2.9 |
|
TNZ-3.6 |
3.6 |
1.8 |
10.2 |
0.4 |
Y90L-6 |
1.1 |
10-24 |
3.9×3.8×2.9 |
|
TNZ-6 |
6 |
3 |
28 |
0.3 |
Y90S-6 |
1.1 |
30-56 |
6.2×5.2×5.15 |
|
TNZ-9 |
9 |
3 |
63.5 |
0.26 |
Y132S-6 |
3 |
65-130 |
10×10×5.4 |
|
TNZ-12 |
12 |
3.5 |
113 |
0.19 |
Y132S-6 |
3 |
120-250 |
15.5×13×6.6 |
|
TNZ-15 |
15 |
3.6 |
176 |
0.113 |
Y132M2-6 |
5.5 |
180-350 |
17.2×16×7.5 |
|
TNZ-18 |
18 |
4.5 |
254 |
0.113 |
Y132M2-6 |
7.5 |
260-500 |
19.6×19×7.5 |
|
TNZ-24 |
24 |
4.6 |
314 |
0.10 |
Y132M2-6 |
11 |
300-700 |
26×25×7.52 |
|
TNZ-30 |
30 |
5.6 |
706 |
0.05 |
Y132M2-6 |
15 |
750-1500 |
33×31×8.52 |
