主要結構特點

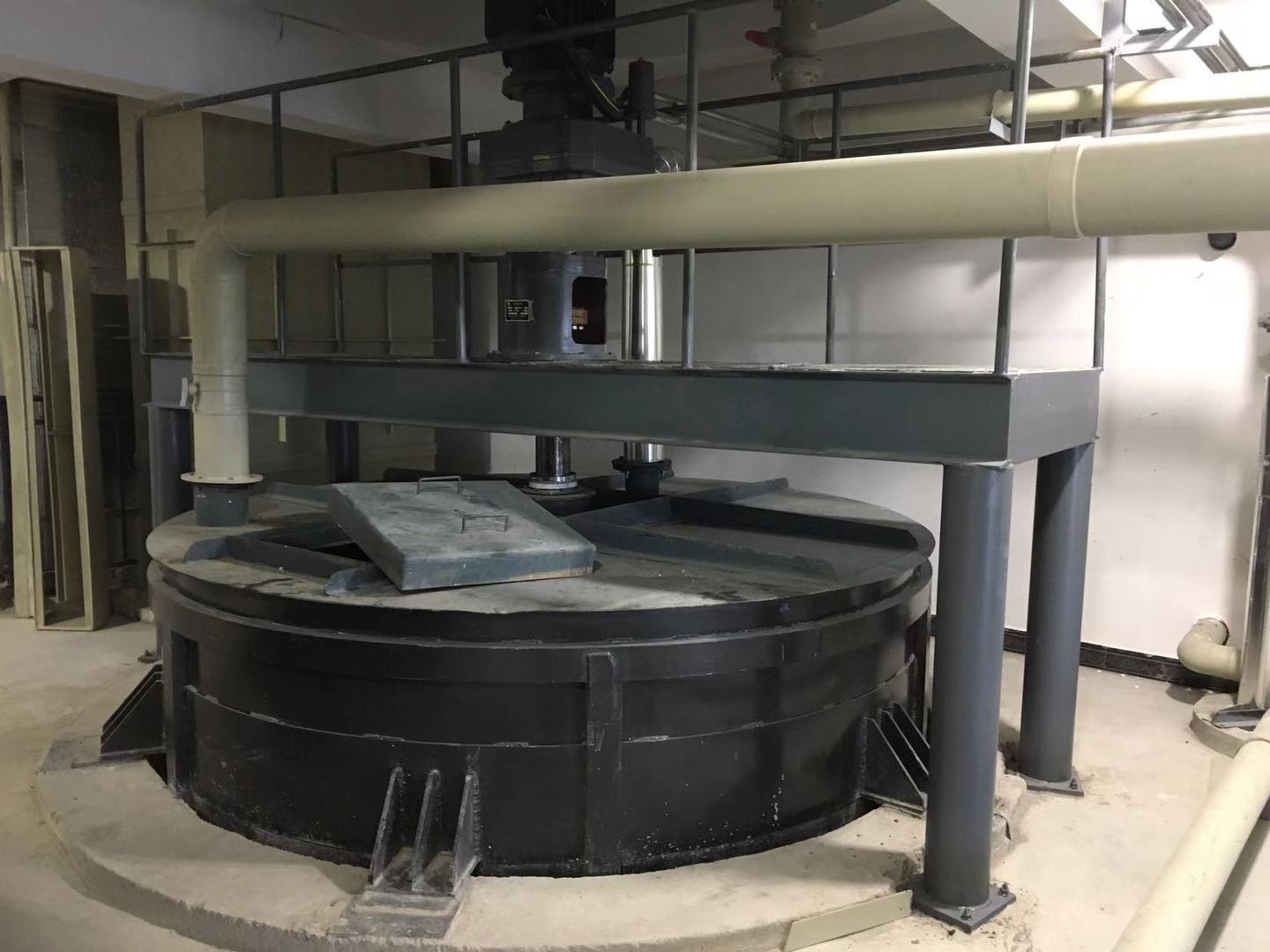

TNZ型濃縮機由倉體、轉動耙組件、驅動裝置、濃縮斜板組件、穩流裝置及鋼支架組成，具有如下結構特點：
a.倉體由圓柱體和圓錐體組成，倉體上部設有溢流堰，倉頂設有檢修平臺。
b.轉動耙組件由轉動軸、轉動耙等件組成，其主要作用是把沉淀在倉底的灰漿刮向倉底中間的排漿管道。
c.驅動裝置由電機、擺線針輪減速機等組成，布置在倉頂平臺上。
d.濃縮斜板組件由耐蝕性好的PVC板（或玻璃鋼）及支架制成，均勻分布在倉體上部，是加速灰漿沉淀的主要元件。
e.穩流裝置設置于倉體中間，主要起改變灰水流動方向，增強沉淀效果，穩定排水流層的作用。
f.支架由型鋼構成，是濃縮機的支撐。
